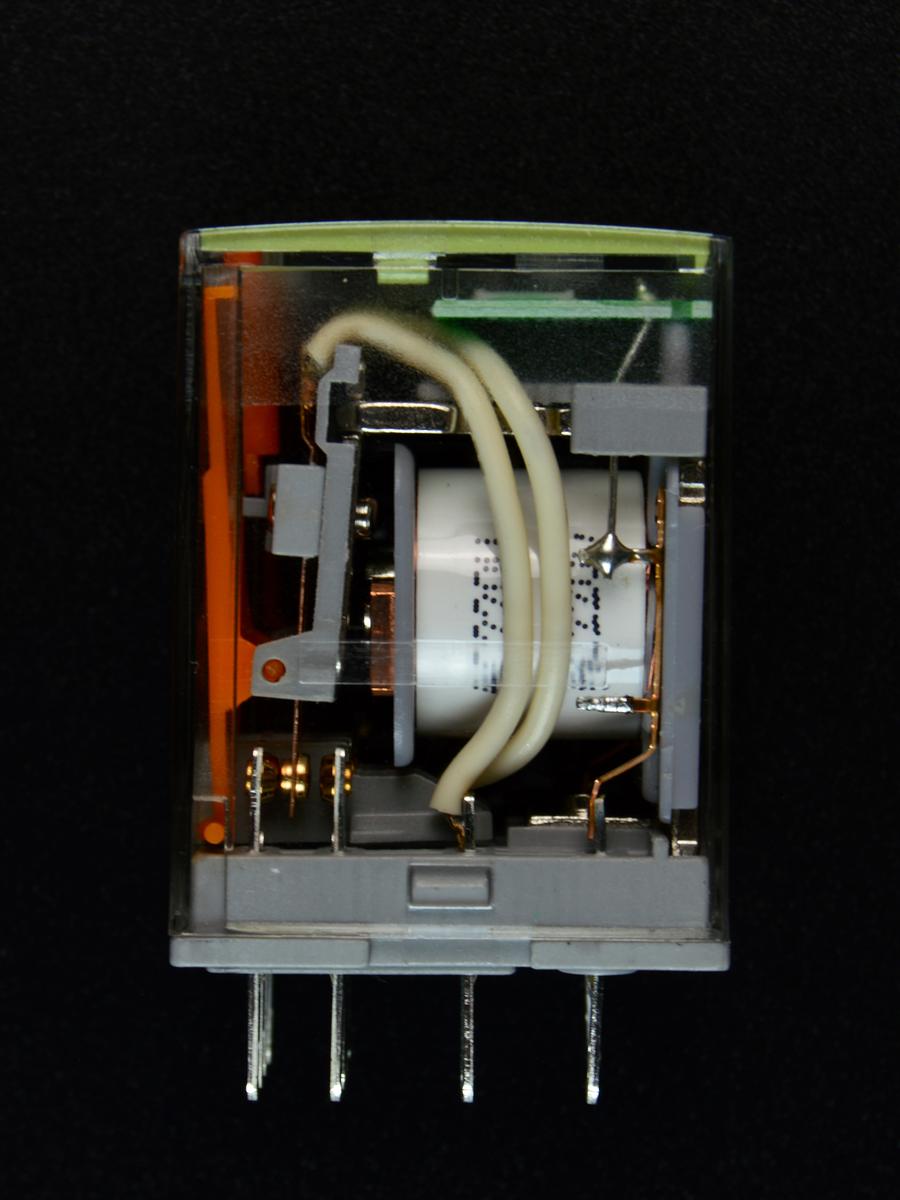

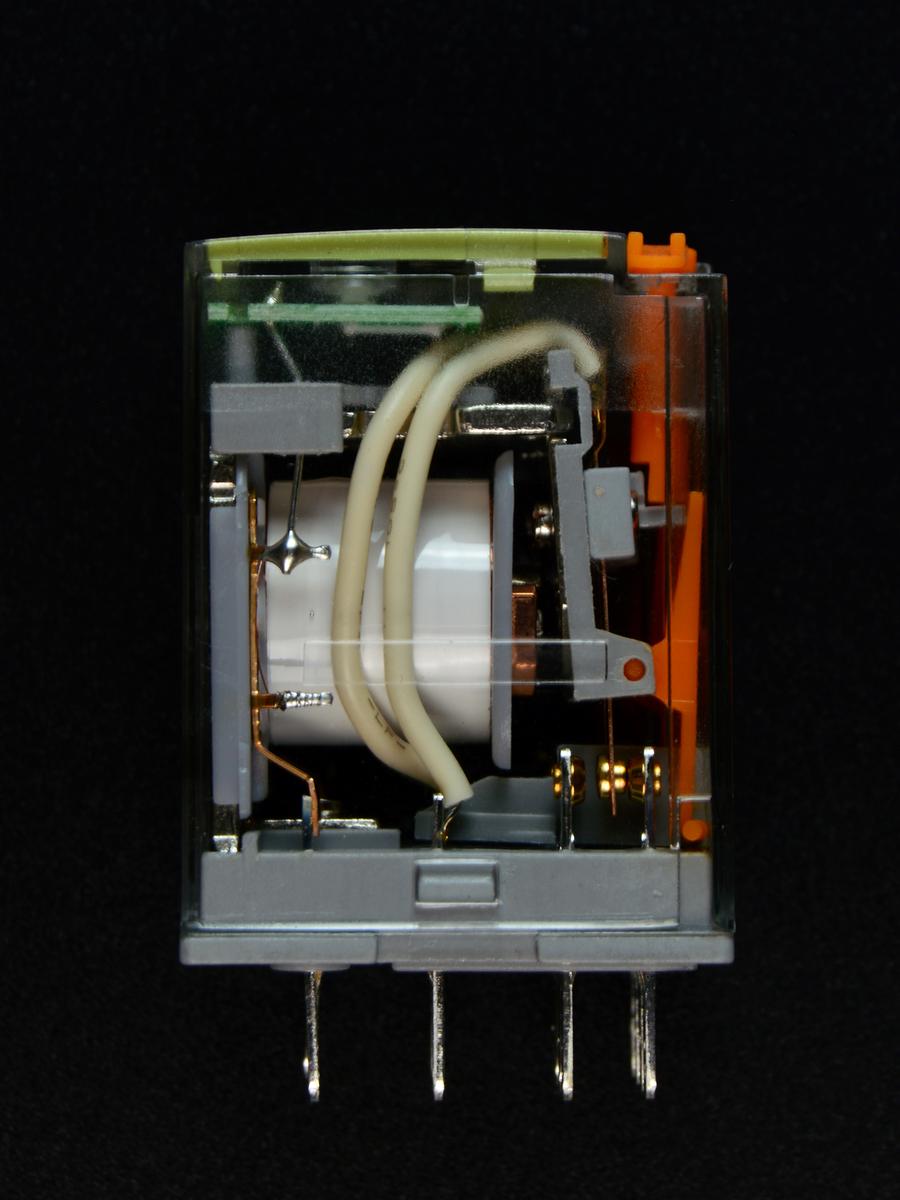

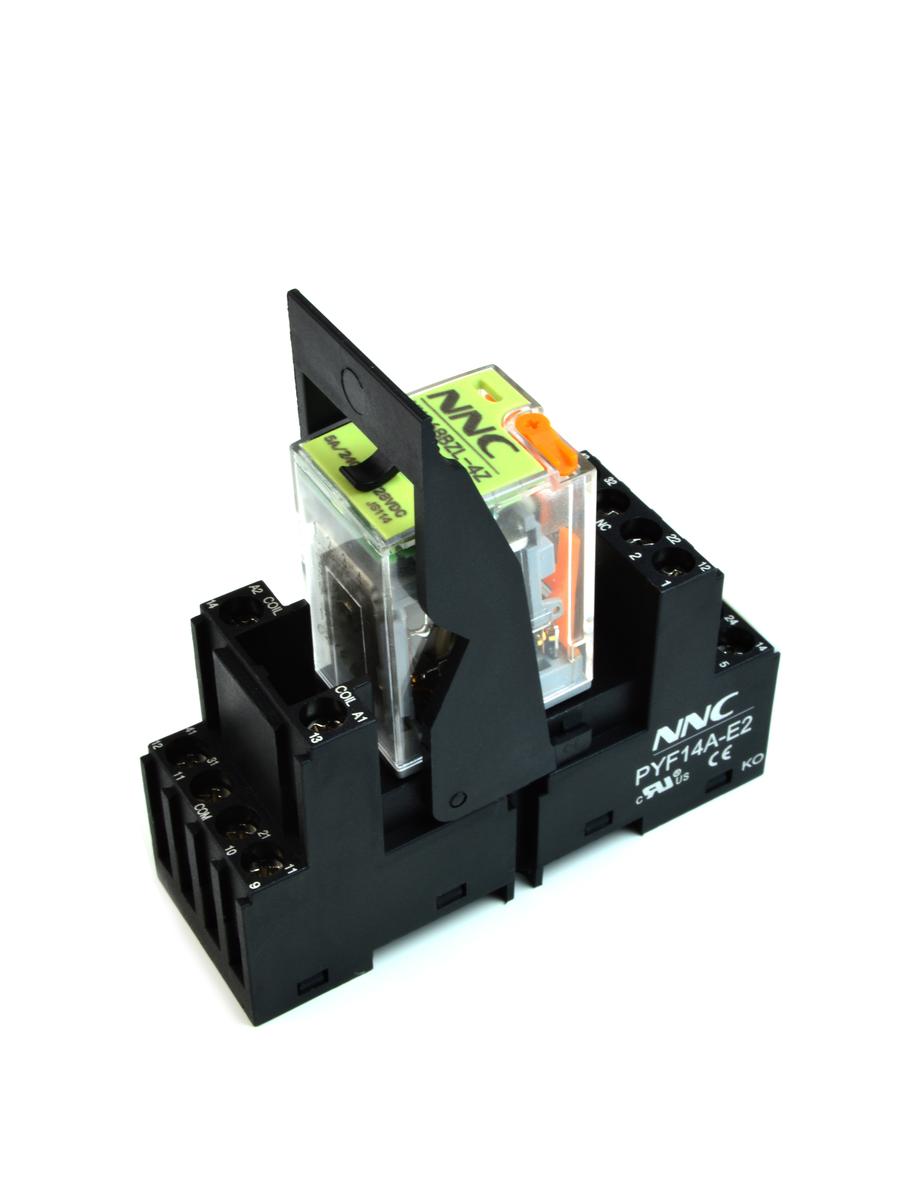

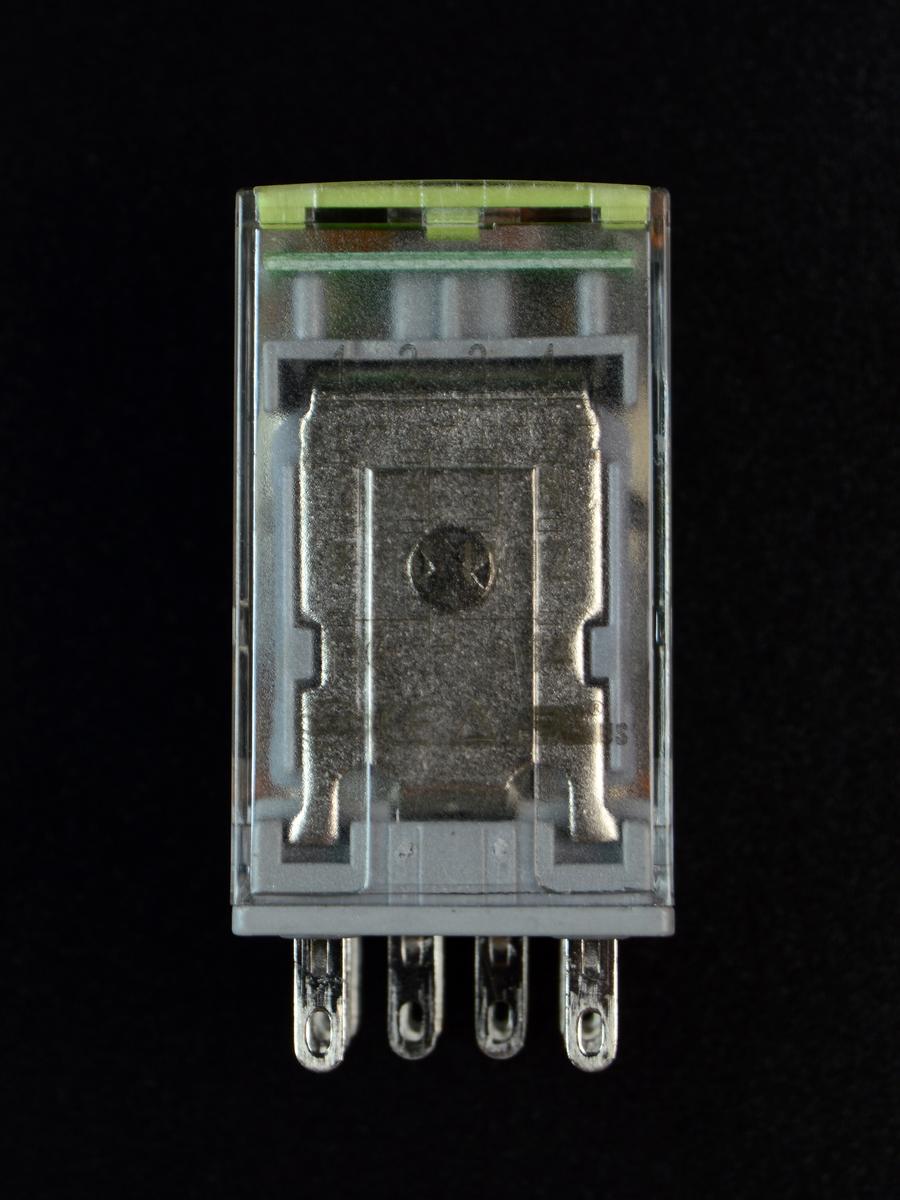

Комплект реле NNC68BZL-4Z-220VAC + колодка PYF14A-E2
Бренд: NNC
Артикул: 244
700,00 ₽
Отправка в день заказа при наличии на складе
- Бренд
- NNC
- Артикул
- 244
- Габариты (Д×Ш×В), мм
- 75 × 27 × 80
- Вес, г
- 105
- Напряжение катушки
- 220 VAC
- Количество контактов
- 4
- Фиксатор реле
- Да
- Слот для диодного модуля
- Да
- Индикация работы
- Да
- Тестовая кнопка
- Да
- Схема контактов
- 4НО + 4НЗ
Основные характеристики
Описание
Реле NNC68BZL-4Z-220VAC — для цепей управления 220 В AC
NNC68BZL-4Z-220VAC — промежуточное (интерфейсное) реле, предназначенное для работы в цепях управления на 220 В переменного тока. Оптимально для шкафов автоматики, щитов, систем сигнализации и другого оборудования, где управление строится от сетевого напряжения.
Основные особенности реле:
Катушка 220 V AC
Реле питается от стандартного сетевого напряжения 220 В переменного тока, что удобно в тех случаях, когда цепи управления и питания выполнены от одной сети и нет отдельного низковольтного источника.
4 переключающих контакта (4Z)
Один модуль позволяет одновременно коммутировать несколько независимых цепей:
– распределять и дублировать сигналы;
– управлять несколькими группами нагрузки;
– реализовывать блокировки и взаимозависимости;
– передавать сигналы на индикацию, сигнализацию и т.п.
Встроенный индикатор работы
На корпусе реле есть световой индикатор состояния катушки. Он наглядно показывает, когда реле сработало, что:
упрощает пусконаладку и диагностику;
позволяет быстро понять, приходит ли сигнал управления;
удобно при визуальном контроле работы шкафа.

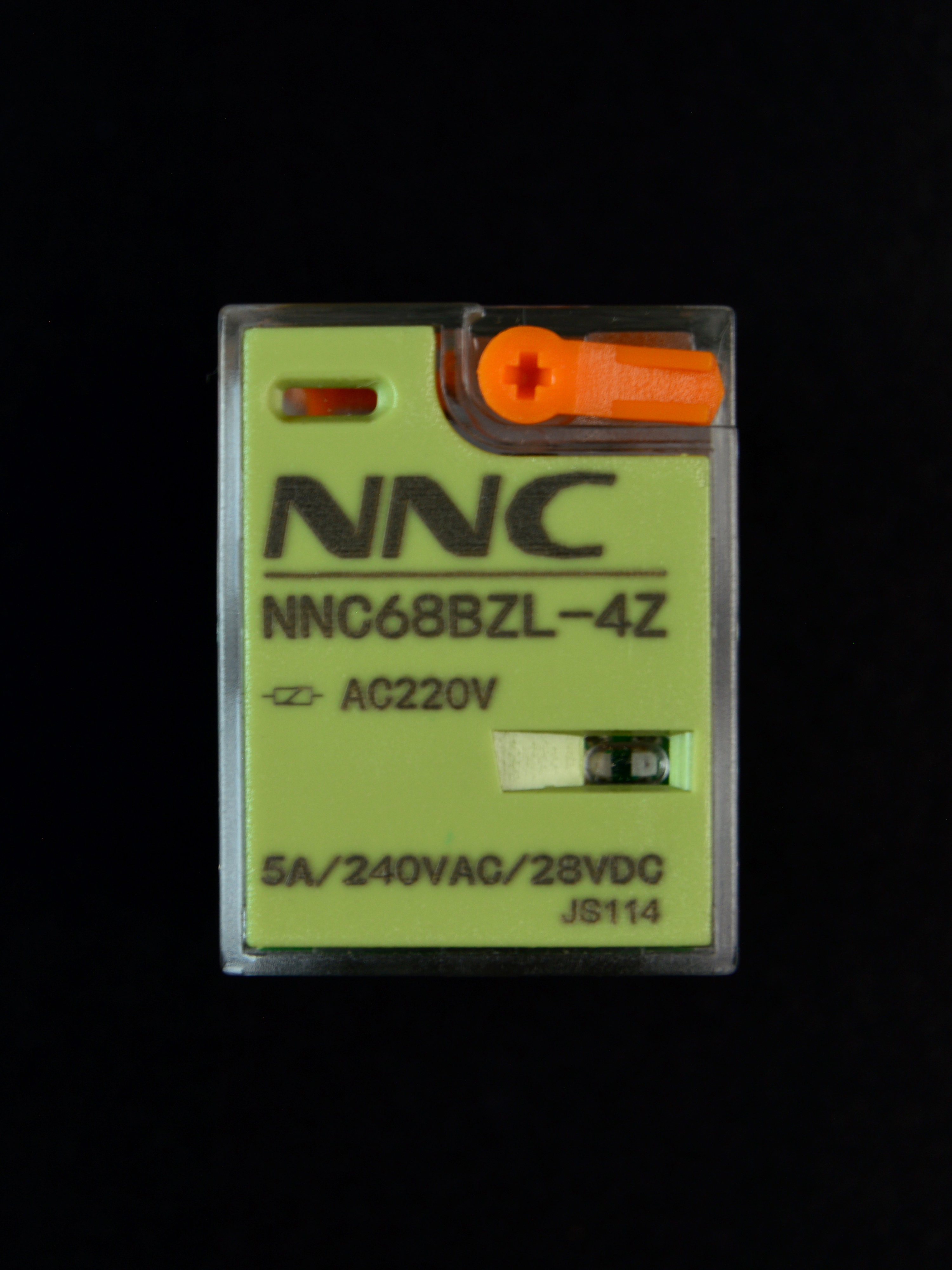

Рычажок теста (ручного срабатывания)
Реле оснащено рычажком теста, позволяющим вручную замкнуть контакты без подачи напряжения на катушку. Это даёт серьёзные плюсы:
проверка схемы без включения всей установки;
удобная наладка и поиск ошибок в проводке;
возможность временно принудительно включить нагрузку для проверки.
Интерфейсное назначение
Реле работает как «прослойка» между цепями управления и исполнительной частью: пускателями, контакторами, другими реле, индикаторами. Это разгружает кнопки, переключатели и электронные выходы, повышая ресурс и надёжность системы.
Гальваническая развязка
Управляющая катушка и коммутируемые цепи разделены, что повышает устойчивость к помехам и снижает риск повреждения оборудования.
Стандартный форм-фактор

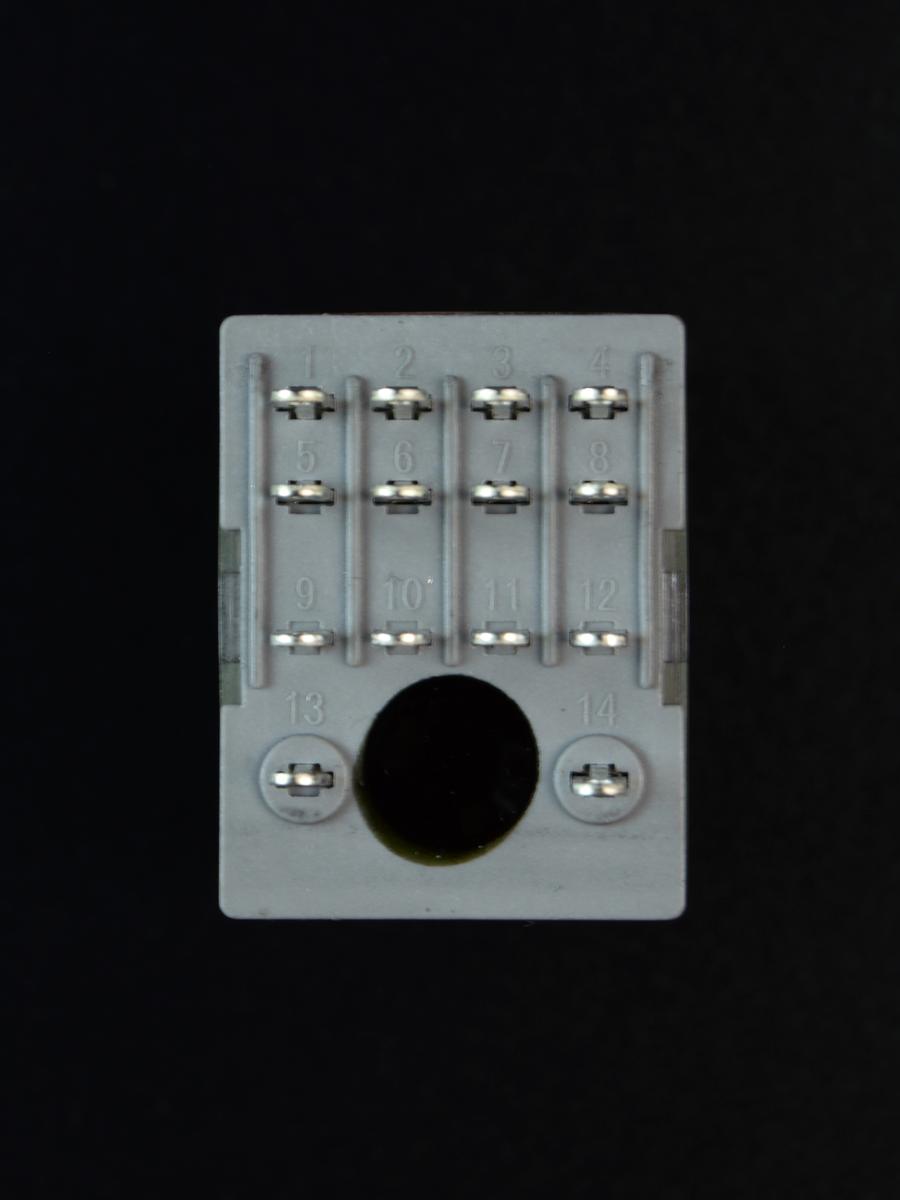

Корпус реле рассчитан на установку в типовую 14-контактную колодку, что упрощает проектирование, замену и модернизацию шкафов.
Преимущества для пользователя:
построение сложных схем на одном многоконтактном реле;
наглядная индикация состояния без приборов;
быстрый ручной тест без изменения проводки;
защита и разгрузка цепей управления на 220 В AC.
